Yağış rejimi bilinmeyen havzalarda Elektronik Plüviograf `lar ile 1 m.² `ye düşen yağış elektronik olarak ölçülmektedir.

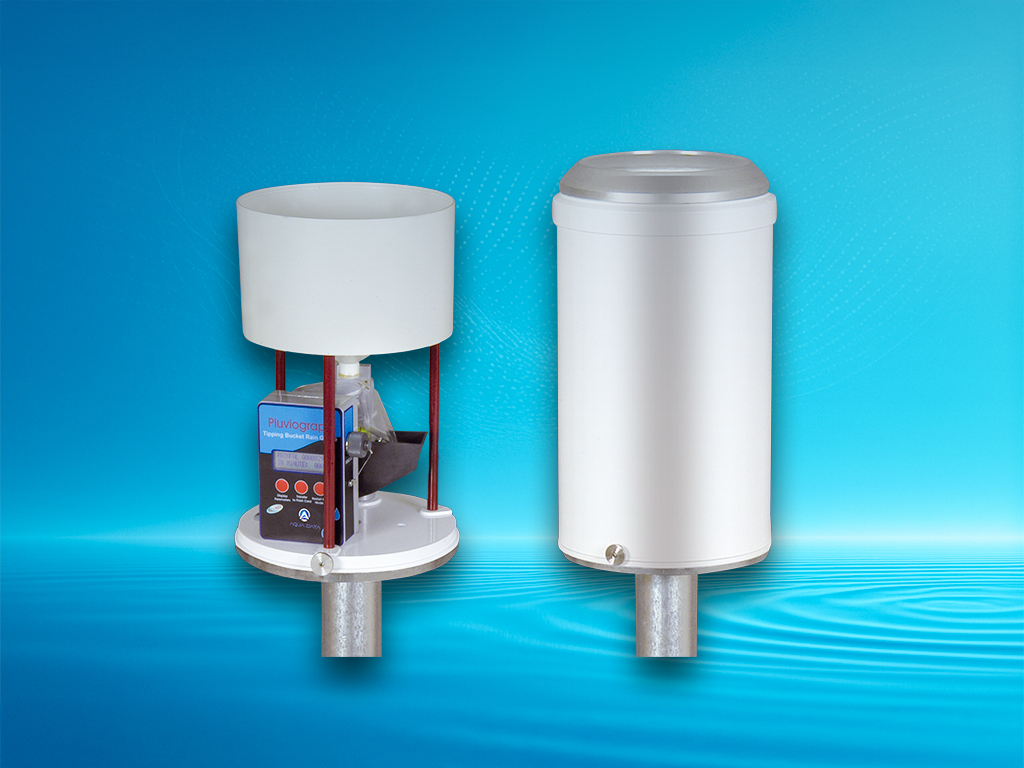

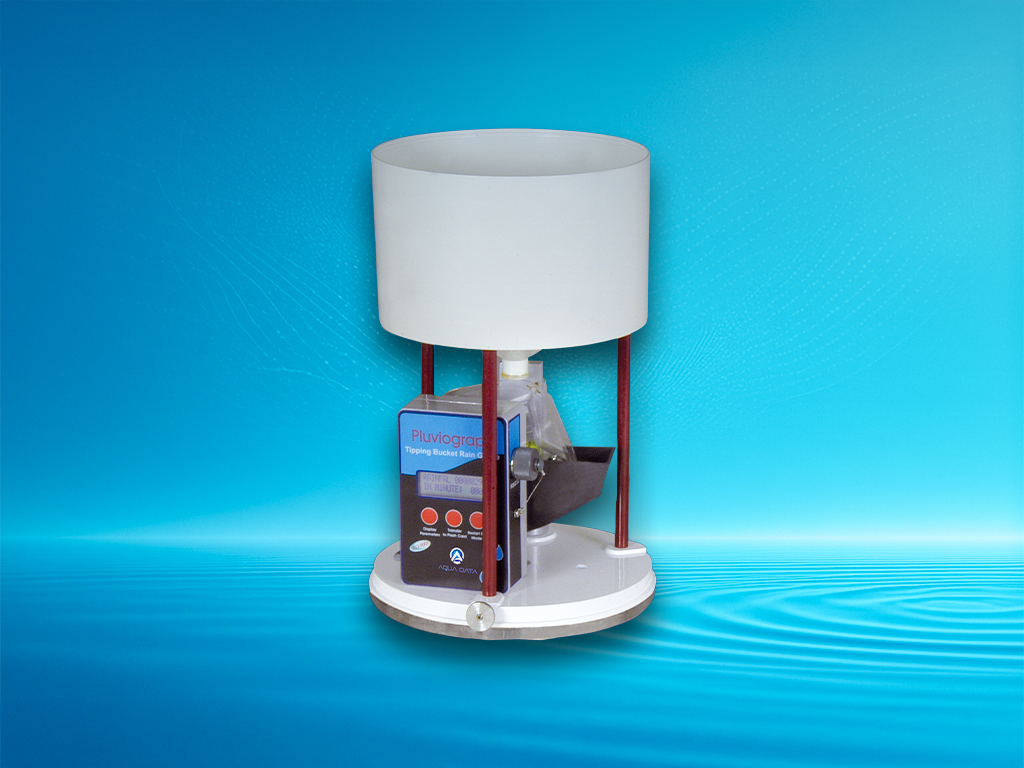

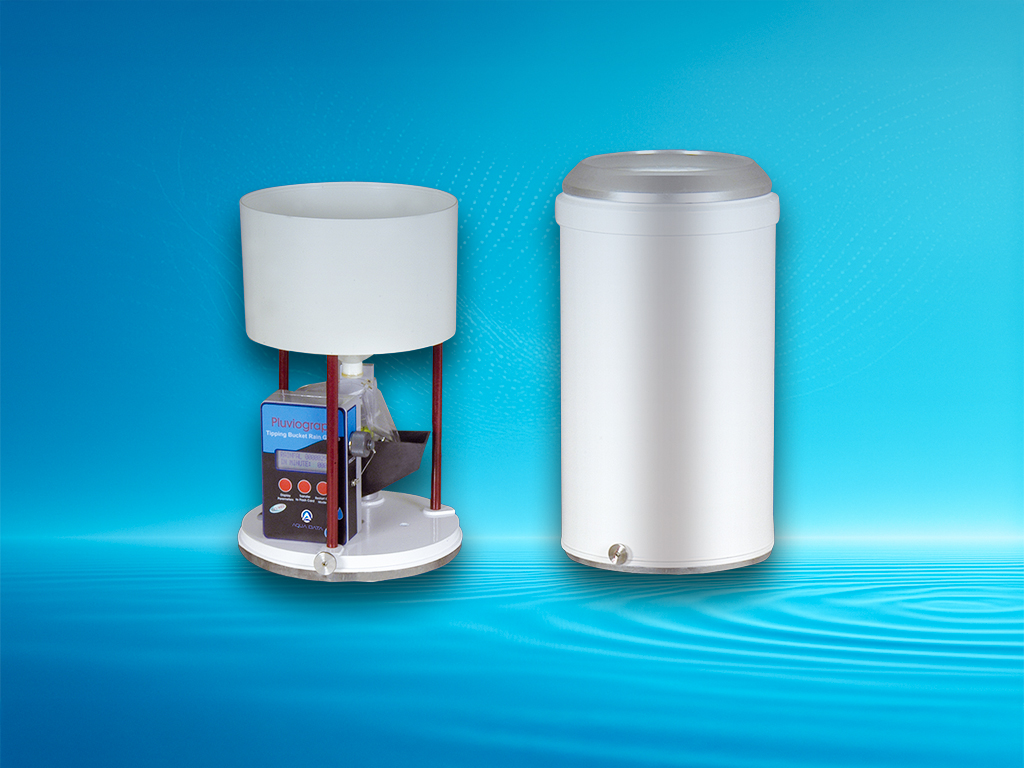

Elektronik Plüviograf , limitsiz yağış kapasiteli, yağış toplama ünitesi, yağış hareketlerini bilgisayar komutları haline dönüştüren
otomatik kefe sistemi, datalogger , memory , elektronik ve mekanik bölümlerden oluşmaktadır.

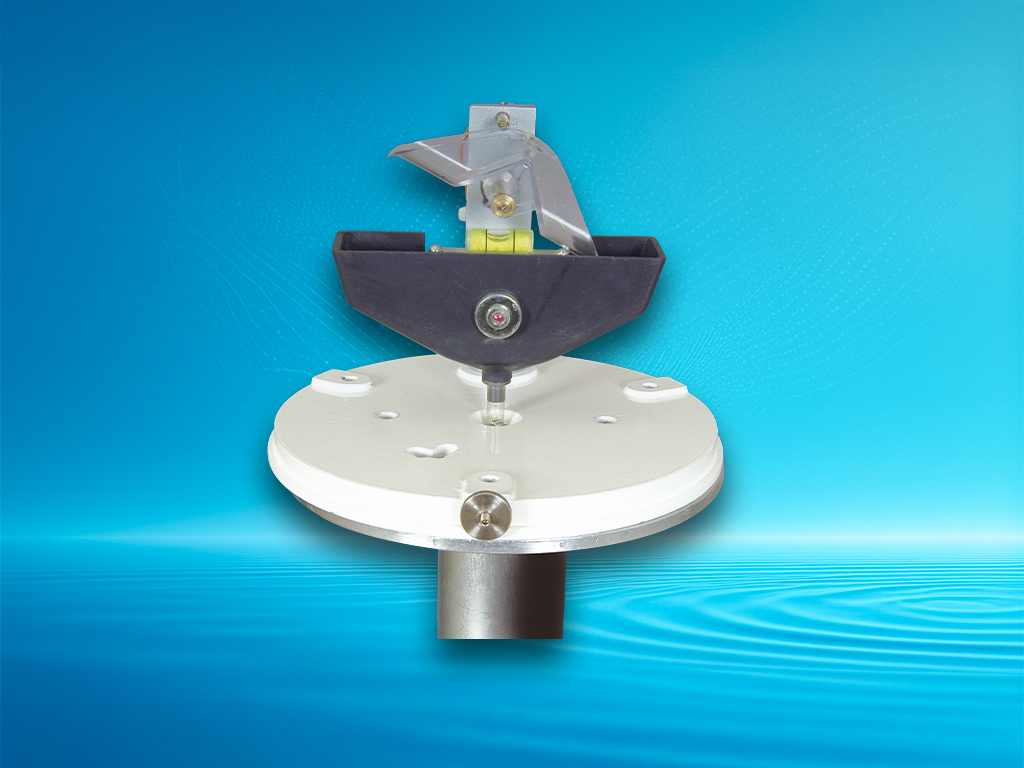

Çalışma PrensibiYağış toplama hunisinin yağış çıkış noktasının altına montajı yapılmış hareketli kefe içine,
yağış toplama hunisinden gelen yağış tam 0,1 mm dolduğunda kefe sağa hareket eder ve diğer bos kefeye yağış dolmaya baslar.

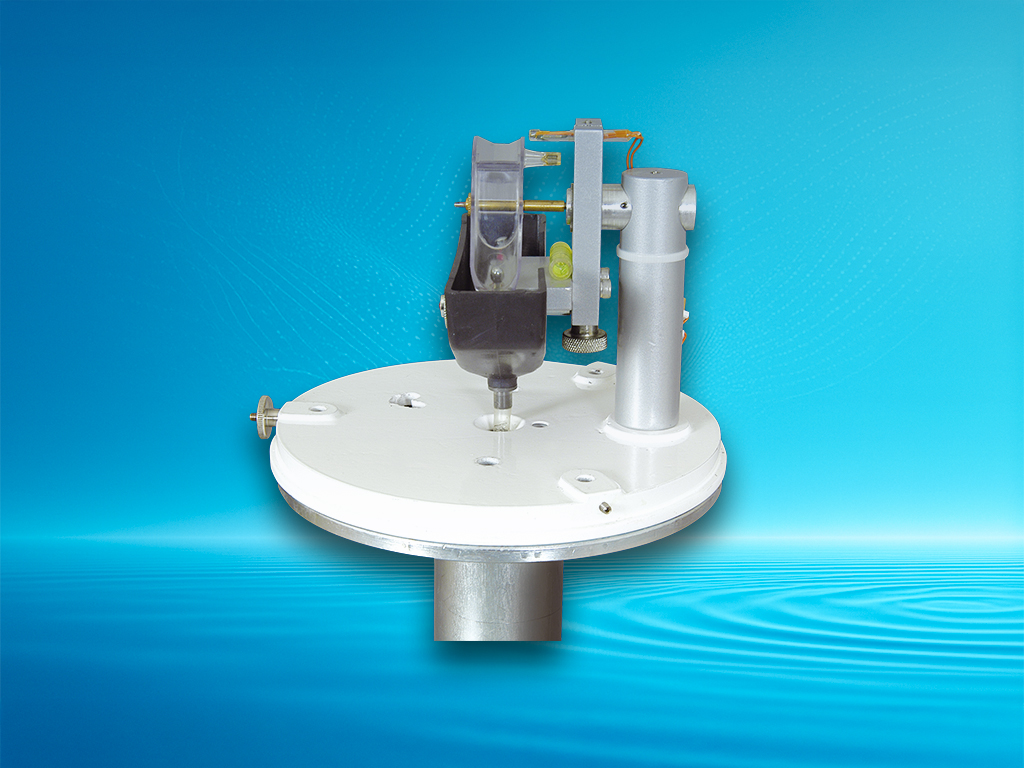

Kefenin her sağa-sola devrilmesinde, kefe üstündeki mıknatısın “ Reed Contact ” altından geçmesi esnasında
manyetik switch kapanır ve datalogger`a bir puls gönderilir. Yağış devam ettikçe kefenin hareketlerine
bağlı olarak datalogger`a “ puls ” gönderme tekrarlanır.
Hafızada toplanan yağış bilgileri istenildiği zaman Plüviograf`in data logger
RS-232 seri port çıkısından Lap-Top bilgisayar , Desktop , Data Flash Card ve GSM/GPRS Data MODEM
aracılığı ile PC`ye transfer edilir. Yağış dataları Windows ve Excel ortamında tablolar ve grafik halinde değerlendirilir.
Elektronik Plüviograf`lar 0,1 mm veya 0,2 mm ölçme hassasiyetine uygun olarak kalibre edilir.
Teknik Özellikler
Yağış Toplama Alanı : 200 cm².
Kefe (Tipping Bucket) : Plastik materyal`dan ( şeffaf ABS ).
Çözünürlük : 1 impulse 0,02 mm yağış.
Kefe Kapasitesi : 0,1 mm veya 0,2 mm (Seçmeli).
Mekanizma : Manyetik Reed switch.
Çıkış : Potansiyel free Contact.
Materyal : Alüminyum.
Max. Switch Kapasitesi : 150 V. , 0,25 A. , 3 Watts.
BoyutlarıYükseklik : 355 mm. , Çapı : 205 mm.
Ağırlık : 3,7 kgr.
Data logger Özellikleri : Tipping Bucket Plüviograf datalogger , sağa-,
sola kefe pulsları ile aynı anda tarih, saat , dakika ve saniyesini “ on time ” olarak 2 MByte memory`de yağış toplama ve depolama işlemi yapılır. Datalogger su sızdırmaz contalı , kompakt ve dokunmatik tuşludur. Bu tuşlarla ‘’ setup ‘’ tarihi , toplam yağış , kayıt zamanı , kefe sayacı , batarya ömrü gibi bilgileri LCD display`den gösterir. LCD display 12 saniye sonra otomatik kapanır.
Tasarım : Hellman tasarımı. WMO standartlarına uygun.
Ports : RS-232 interface.
Display : 2 satırlı Dot Matrix LCD Display. Her satır 16 karakter , Toplam : 32 karakter.
Memory : 2 MByte. EEprom.
Memory Kapasitesi : 2 MByte. EEprom . Yaklaşık 280.000 impulse = 28.000 mm yağış.
Zaman Formatı : 24 saat , yaklaşık hassasiyet ± 2 dak. / 1 yıl . Quartz RTC.
İletişim (Haberleşme) : Data logger RS-232 çıkışından bilgi alış-verişi Lap-Top bilgisayar, Desktop, Data Flash Card veya GSM Data MODEM aracılığı ile yapılır.
Alarm Mesajları : Yüksek yağış alarmını ; SMS mesaj olarak 2 ayrı cep telefonuna , 2 ayrı PC`ye otomatik gönderilir.
Resetleme : Setup programından bir komutla.
Data Aktarma Hızı : 19200 bps Baut Rate.
Setup Parametreleri : Plüviograf Setup tarihi, setup zamanı, bölge, havza, istasyon nosu, ölçüm birimi ( 0,1 mm. veya 0,2 mm. ).
DirectoryC : \PLV\ORJDATA\xxxxx-xx.xxP.
Güç Kaynağı : 1 adet 3,6 Volt 8500 mAh C size Lithium battery.
Batarya Ömrü : 10 yıl , normal çalışma modun da.
Batarya Raf Ömrü : 10 yıl, % 10 kapasite kaybı ile birlikte.
Program (Software)“PLV3-011 Windows tabanlı, Win95/98/2000/ME/NT.4.0. ve XP altında çalışır.
Setup/Yazma-OkumaSetup parametreleri, Plüviograf data logger RS-232 çıkışından Lap-Top bilgisayar, Desktop , Data Flash Card ve GSM/GPRS Data MODEM İletişim programları ile yapılmaktadır. Dataların Excel ortamında yağış tabloları ve histograf`ının bar veya line olarak grafik halinde değerlendirilmesi işlemleri bir CD içinde PLV3-011 “ Windows Data Management Software ” programı ile yapılmaktadır.
Daha Fazla BilgiDaha fazla bilgiyi “ Plüviograf kullanma Kılavuzunda ” bulabilirsiniz
Çalışma Sıcaklığı : - 20 °C ile + 70 °C arası.
Depolama Sıcaklığı : - 40 °C ile + 80 °C arası.
Nem : % 98 nispi nem , Su Geçirimi : Waterproof IP65 basınçlı.
Kutu : Basınçlı alüminyum döküm , size ( 125x80x40 mm.).
Ağırlık : Yaklaşık 495 gr.
