MEL(Manyetik Enkoderli Limnigraf) Akım Elektroniğin yeni nesil şamandıralı limnigrafıdır.

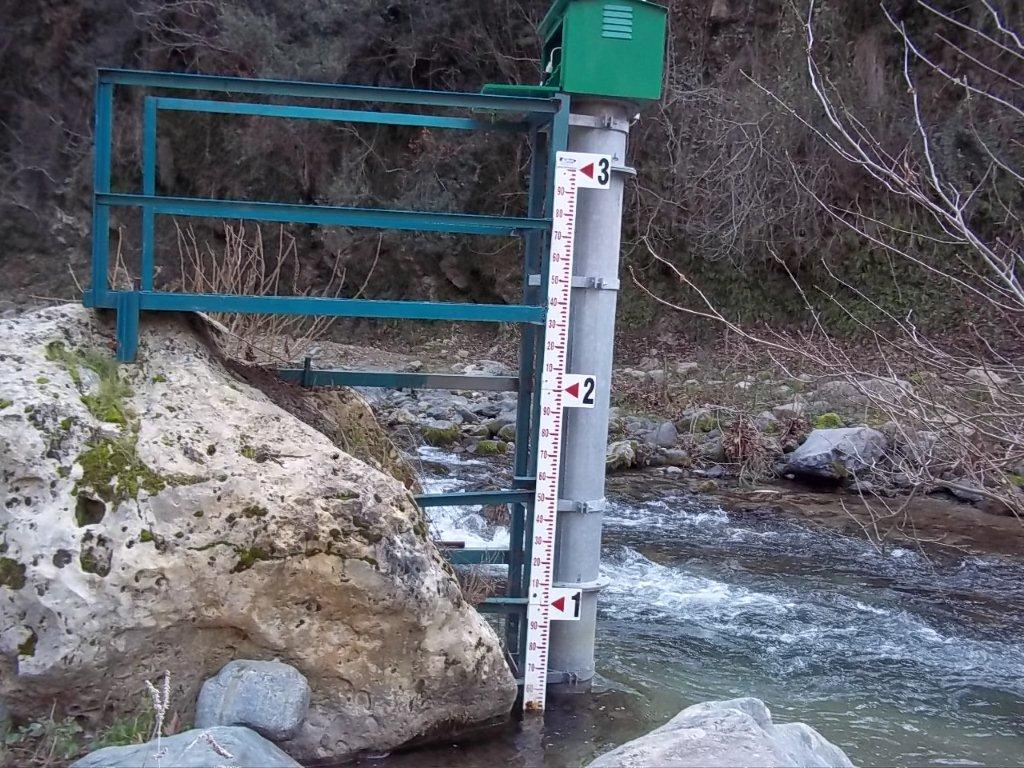

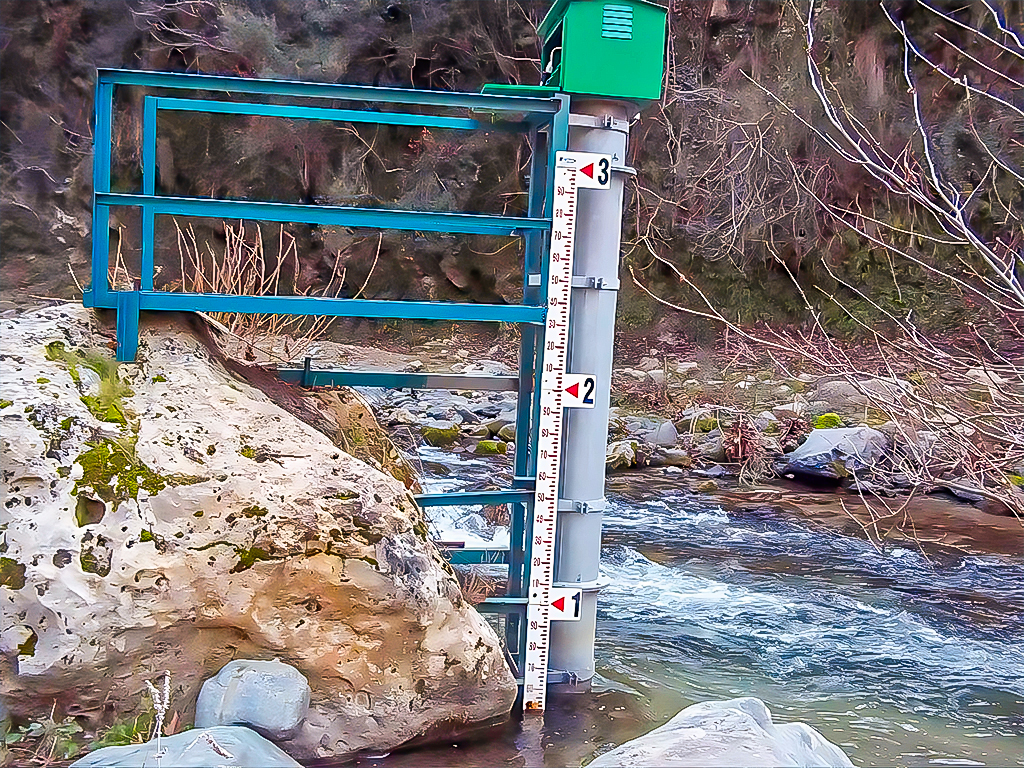

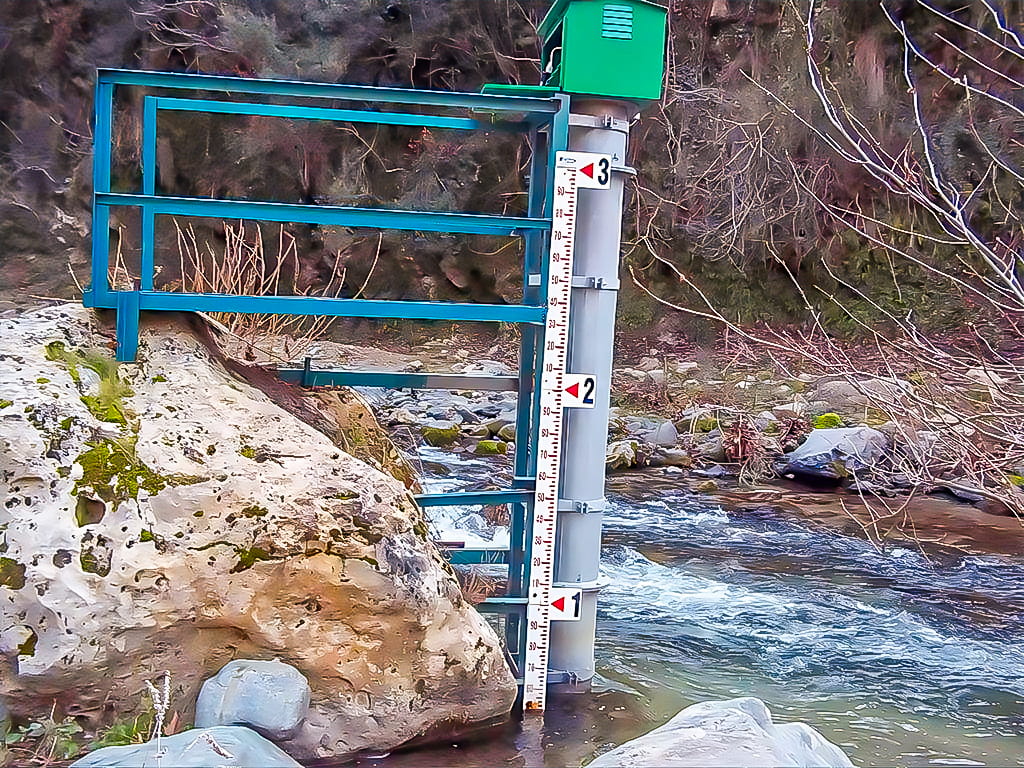

Manyetik enkoderli limnigraflar nehirlerde, barajlarda, göllerde, sulama kanallarında, taşkın
Kontrollerinde, atık su idaresi, kıyı dizaynı ve çevre çalışmalarında su seviyesi ölçümlerinde kullanılmaktadır. MEL su seviye ölçümünü otomatik olarak istenilen kayıt aralığında hafızaya kaydetmektedir ve bu dataları limnigrafın RS- 232 çıkışından, USB portundan verileri laptop bilgisayara ve modem bağlı ise uzaktaki bilgisayara aktarım yapabilmektedir. Data logger, bilgisayar program vasıtasıyla excel ve text dosyası olarak veriler gösterebilmektedir. Bu veriler program vasıtasıyla grafik olarak görülebilmektedir.

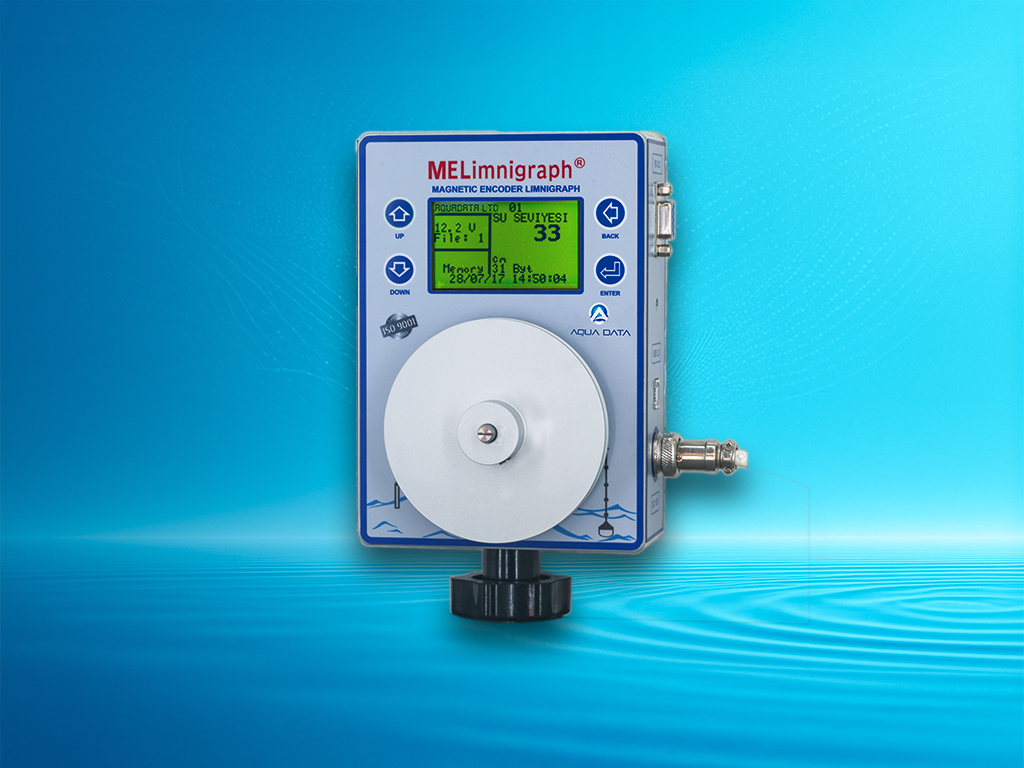

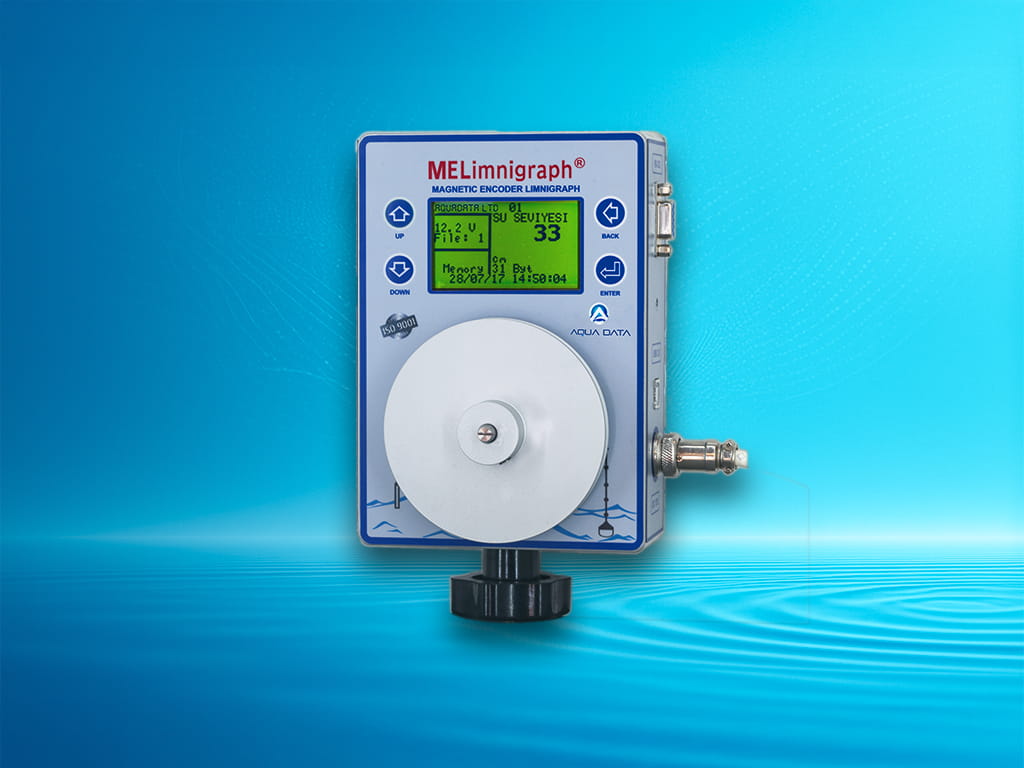

Data logger cihazının LCD ekranı su seviyesi, tarih ve batarya değerlerini anlık olarak göstermektedir. Tuş takımı vasıtasıyla parametre değerleri değiştirilebilir, ofset (eşel) değerleri ayarlanabilir. Ekran yukarı tuşu ile aktif edildiğinde ana sayfada kanalın su seviye değeri gösterilmektedir.
Sistem güç kaynağı olarak güneş paneli ve jel akü kullanmaktadır.Bu şekilde harici bir güç kaynağına ihtiyaç duymadan güneş enerjisi ile yıllar boyunca çalışmasına devam etmektedir.
Eğer arzu edilirse doğrudan şebeke elektriği ile de kullanılabilir.
Sistemde enerji kesintisi olduğu takdirde Data Logger içerisindeki verileri saklamaktadır. Tekrardan enerji verildiğinde eski veriler sağlıklı bir şekilde alınabilir.
Data Logger da enerji kesintisi olduğu durumlarda tarihte ve zamanda sapma meydana gelmez.
Data Logger içerisindeki backup pil sayesinde tarih ve zaman normal şekilde ilerlemeye devam eder. Enerji tekradan geldiğinde kaldığı yerden kaydetmeye devam eder.
| Hafıza | 1 GB (1024 MB) Ring Memory |
| Çalışma Sıcaklığı | -40°C ile +80°C |
| Ölçüm Hassasiyeti | ±1 mm |
| Çözünürlük | 1 mm |
| Aylık Zaman Sapması | ±1 dakika/ay Artık Yıl Desteği |
| Veri Kayıt Aralığı | İstenilen dakika değerinde seçilebilir. (1’, 5’, 10’, 15’, 30’, 60’ dakika ve tam katları şeklinde seçilir.) |
| LCD Ekran | LCD Ekran, 128x64 Grafik Dot Matrix / Arka Aydınlatmalı |
| Tuş Takımı | 4 Tuş Keypad (Ekranda aynı anda Batarya, Anlık Seviye, Anlık Tarih, Debi ve Setup bilgileri izlenebilir.) |
| Kasnak Çapı | 8 cm |
| Değişim Algılama | Anlık min. 25,6 cm/sn seviye sıçramalarını algılayabilir ve kayıt edebilir |
| Şaft Enkoder Seviye Ölçüm Aralığı | 0 cm ile 99.999 m. |
| Kurulum | Uzaktan GPRS ile RS-232 veya USB üzerinden bilgisayar yazılımı ile tam kurulum ve veri sağımı |
| Arabirim | RS-232, RS-485, USB 4…20 mA. Analog Çıkış |
| Batarya | RTC için 3.6V.Lithium |
| Kayıt Sistemi | 2 Tip Anlık ve Dakikadaki Ortalama. (Enerji kesilmesi durumunda veri koruması) |
| Alarm Durumu | Taşkın ve Düşük Seviye Alarm |
| Koruma | IP-67 Koruma |
| Veri Girişi | Dizüstü bilgisayar, modem ve tuş takımı ile: İstasyon Numarası girişi, İstasyon Adı girişi, Havza Numarası girişi, Bölge Numarası girişi, Eşel Seviyesi girişi, Tarih ve Saat girişi, Veri Kayıt Aralığı tanımlama işlemleri yapılabilir, setup edilebilir.Debi-Abak tablosu datalogger hafızasına copy edilir, LCD ekrandan aynı anda kanaldan geçen debi ve seviye izlenir |
| LCD Ekrandan Seviye Debi izlenmesi | LCD ekrandan aynı anda kanaldan geçen seviye karşılığı akım anahtar eğrisinden debiyi gösterip kayıt etmektedir |
| Kurulum Genişliği | Cihazın AGİ’de kurulu vaziyette çalışma genişliği en fazla 28 cm.’dir |
| Şaft Enkoder Uygunluğu | Şaft enkoder veri kayıt edici ile uyumlu çalışmaktadır. |
| Kutu | Basınçlı Alüminyum (170x120x55) mm |
| Güç Kaynağı | 5,5…35 V |

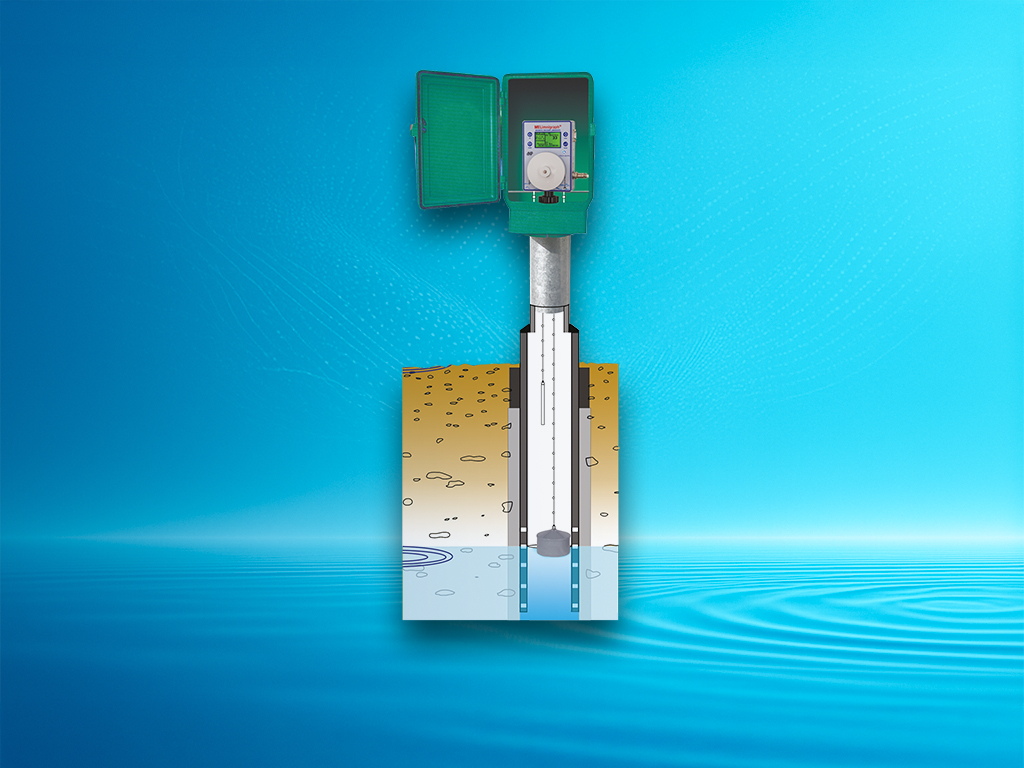

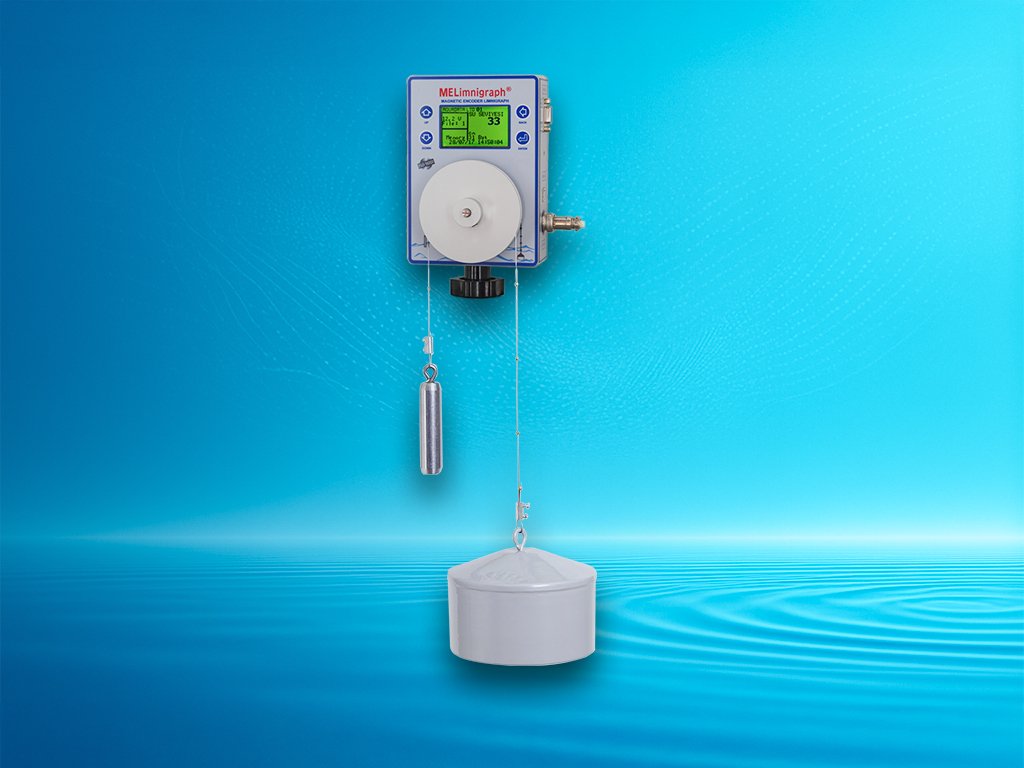

| Dahili Aksesuar | Logger, Kasnak, Şamandıra, Karşıt Ağırlık ve boncuklu halat hareketiyle çalışır. Her bir limnigraf ile 20 m. boncuklu halat verilir. |
| Harici Aksesuar | AQUADATA GPRS Modem ve Akım Veri Toplama Sistemi ile SMS / E.Mail gönderme desteği |
| Ağırlık | ~1,5 kg. |
| Servis Garantisi | 3 Yıl Cihaz Garantisi |
| Cihaz Garantisi | Ömür Boyu Servis Garantisi |
